分享:混流結構石墨轉子的研發及其對A356合金成分均勻性的影響

0. 引言

A356鑄造鋁合金具有密度小、強度高、流動性能好等優點,廣泛用于汽車領域中輪轂、發動機殼體、連桿等零件的制造,以滿足輕量化環保的要求[1]。熔煉工藝對鋁合金鑄件成分均勻性影響很大,為提高鑄錠質量,從國外引入了多種鋁合金熔煉裝置,而在這些裝置中石墨轉子作為關鍵部件,起著非常重要的作用:一方面,氣體熔劑通過石墨轉子導入鋁熔池,破碎成細小氣泡并向四周分散;另一方面,攪拌鋁熔體使成分均勻分布。目前,國內普遍采用徑流結構石墨轉子熔煉A356合金,但是該結構石墨轉子形成的軸向流動較弱,鋁熔體均勻分散效果較差,制備的鋁合金鑄錠成分偏析嚴重,不同批次鑄件的性能出現較大的波動,工藝穩定性差[2]。鋁合金鑄件成分的均勻性水平直接影響鋁合金零件的最終質量[3-4],因此,迫切需要進行新型石墨轉子結構的創新,以改善鑄件的成分均勻性。

針對熔煉裝置中傳統徑流結構石墨轉子存在攪拌死角,導致不同批次鋁輪轂成分均勻性出現較大差異的問題,作者設計了一種新型混流結構石墨轉子,并借助于流體力學理論對該新型石墨轉子的流場特性開展研究,確定了最優的轉子轉速及位置參數;在此基礎上,采用混流結構石墨轉子進行了A356合金的熔煉試驗,研究了鋁合金鑄件各元素分布的均勻性,以期為新型石墨轉子的研制以及鋁合金熔煉工藝的深入研究提供試驗參考。

1. 新型石墨轉子的研發及工藝參數優化

1.1 新型石墨轉子的研發

某鋁輪轂生產企業的傳統A356合金熔煉裝置如圖1(a)所示,由轉運包和徑流結構石墨轉子組成。以該傳統裝置為原型機,針對熔煉裝置中徑流結構石墨轉子存在的攪拌死角問題,開發新型混流結構石墨轉子。混流結構石墨轉子主要由2個軸流式葉輪和1個徑流式葉輪組成,徑流式葉輪位于2個軸流式葉輪的中間,具體結構如圖1(b)所示?;炝鹘Y(jié)構石墨轉子的設計思路如下:(1)下軸流式葉輪起攪動熔池池底的作用,同時利用螺旋導流結構提高鋁液的升力;(2)利用中間徑流式葉輪將鋁液向熔池四周分散;(3)利用上軸流式葉輪進一步提高鋁液的升力,使熔池內形成良性循環,從而達到成分均勻的目的。轉子的轉速及位置直接影響著鋁液的流型、循環及擴散等[5-6]。對于傳統徑流結構石墨轉子,當轉子底部與熔池底部的距離為轉子直徑的1/10~1/2時,轉子可實現對池底的充分?jǐn)噭?dòng)[7-8];隨著轉子轉速的增加,其對鋁液的剪切作用增強,有助于打散合金團塊;優選的轉子轉速在300~500 r·min?1[59]。混流結構轉子與傳統徑流式結構轉子在結構上存在很大差異,這種結構差異必然會使轉速及位置參數發生變化。在前人研究成果[8-11]的基礎上,設計的采用混流結構石墨轉子的熔煉裝置的轉運包直徑、轉運包高度、軸流式葉輪直徑、徑流式葉輪直徑分別為290,270,40,48 mm,轉子轉速以及轉子底部與熔池底部的距離如表1所示,轉子底部與熔池底部之間距離的取值分別為軸流式葉輪直徑(40 mm)的1/4和1/2,模型與實際裝置的尺寸比例為1∶3。依據多重參考系法將搭建的A356合金熔煉攪拌熔池流場模型分為2個流體區域,即旋轉區域和靜止區域[10],如圖1(c)所示。其中:旋轉區域包含混流結構石墨轉子,采用旋轉坐標系;靜止區域包括轉運包熔池內的鋁液,采用靜止坐標系。采用旋轉坐標系計算熔池流場的速度分布。

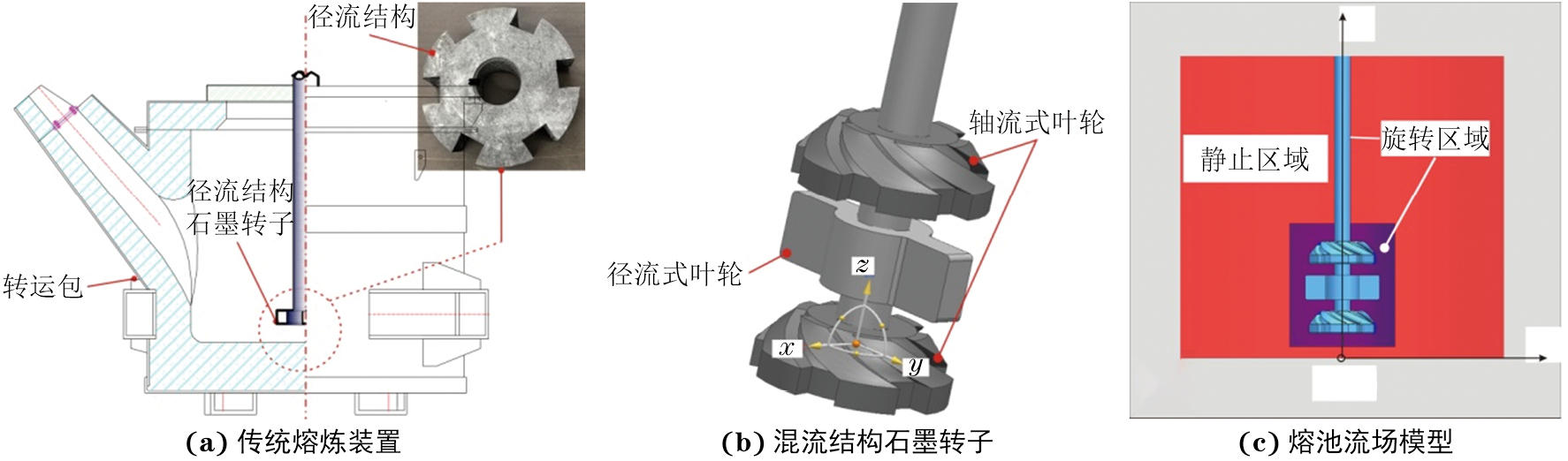

圖 1 傳統熔煉裝置和新型混流結構石墨轉子的結構以及熔池流場模型
Figure 1. Structure of traditional smelting device (a), noval mixed-flow structure graphite rotor (b) and flow field model of molten pool (c)
表 1 混流結構石墨轉子的設計工藝參數
Table 1. Designed process parameters of mixed-flow structure graphite rotor
編號 轉子轉速/(r·min?1) 轉子底部與熔池底部距離/mm
1# 350 10
2# 20
3# 450 10
4# 20

1.2 轉子數模離散化及求解條件設定

鑒于軸流式葉輪結構復雜,存在很多不規則部位的情況,在ANSYS ICEM界面采用非結構化四面體單元對旋轉區域進行網格離散化劃分,對靜止區域采用結構化網格處理。為了準確捕捉混流結構石墨轉子周圍層流的細節,分別對靠近轉子部位以及熔池底部區域進行局部網格加密處理。最終生成的靜止區域單元總數為1 085 722個,旋轉區域單元總數為644 753個。

將網格導入ANSYS FLUENT流體仿真軟件中,設置各參數及邊界條件如下:鋁液的溫度設定為750 ℃,密度和黏度分別為2 300 kg·m?3和0.001 1 Pa·s;鋁液的流動設為單相流動,初始時刻鋁液表面為平面,邊界對稱;熔池的內壁、混流結構轉子表面定義為無滑動壁面邊界;在熔池內旋轉區域的流體轉速與混流結構石墨轉子(350 r·min?1或450 r·min?1)相同,靜止區域的流體轉速設置為0;計算模型使用穩態的三維模型。選用標準k-epsilon湍流模型對熔池內鋁液流場進行求解,并將變量的標準化殘差小于10?5作為模擬收斂的條件[11]。

1.3 流場模擬結果

1.3.1 徑向速度

圖2為仿真得到的不同轉速和不同轉子底部與熔池底部距離下(1#~4#工藝)鋁液的徑向速度分布,坐標系原點位于轉子底部中心。由圖2可以看出:當x在0.05~0.06 m時,不同熔煉工藝下下軸流式葉輪區域鋁液的徑向速度隨著x的增大而線性增加,2#和4#工藝下下軸流式葉輪區域鋁液的徑向速度最大值遠大于1#和3#工藝下;當x位于0.06~0.14 m時,1#、3#和4#工藝下鋁液的徑向速度隨著x的增大而急劇衰減,2#工藝下在x=0.06~0.10 m區域鋁液的徑向速度基本保持不變,在x=0.10~0.14 m區域下降。由此看出,2#工藝下下軸流式葉輪區域鋁液的徑向流場更加穩定,這可能與流場受到熔池反射作用的影響較小有關[6]。當x=0.05 m時,不同工藝下中間徑流式葉輪區域鋁液的徑向速度均具有最大的初始值,且2#工藝下的初始值最大;隨著x的增大,不同工藝下鋁液的徑向速度均呈指數下降,其中在x=0.05~0.06 m區域的衰減尤為顯著,這與中間徑流式葉輪和下軸流式葉輪之間形成的渦流有關。下軸流式葉輪形成的負壓主要通過中間徑流式葉輪和下軸流式葉輪之間的鋁液進行補充,該補充鋁液的流動方向與中間徑流式葉輪輸送鋁液的流動方向相反,會極大消耗中間徑流式葉輪的流場能量;隨著中間徑流式葉輪的流場能量與下軸流式葉輪形成的負壓的此消彼長,導致池壁鋁液的徑向速度為負值。不同工藝下上軸流式葉輪區域鋁液的徑向速度均為負值,表明在上軸流式葉輪部位的鋁液不是向四周分散流動,而是向上軸流式葉輪部位匯集,這與渦流的形成有關。由于中間徑流式葉輪形成的負壓大于上軸流式葉輪的輸出能量,在上軸流式葉輪部位的鋁液主要以回流形式補充負壓。綜上,1#和2#工藝的鋁液流場更加平穩。

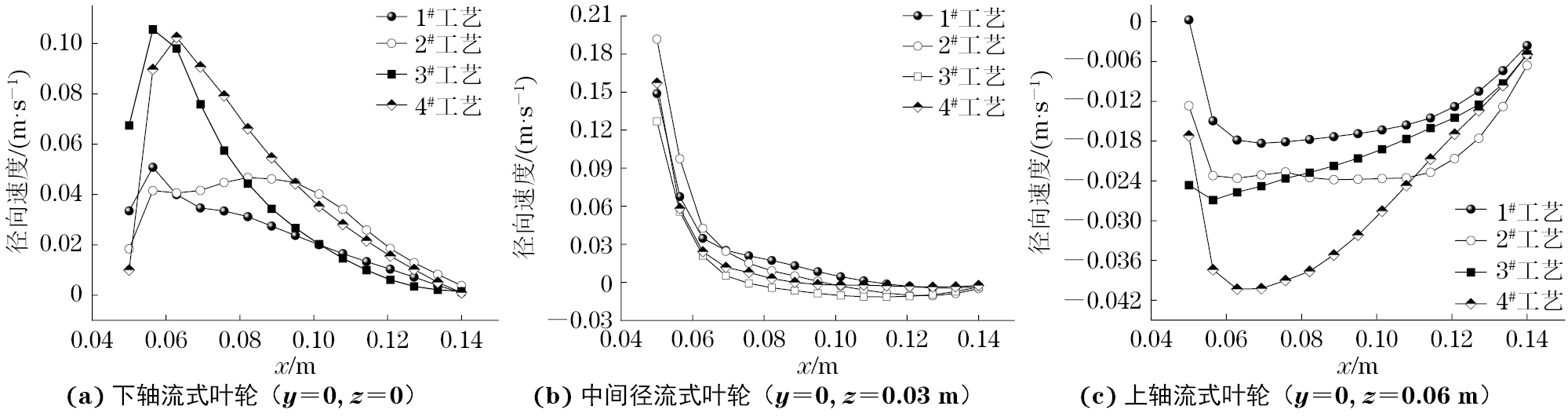

圖 2 仿真得到不同工藝下不同區域鋁液的徑向速度分布
Figure 2. Radial velocity distribution of molten aluminum in different regions under different processes obtained by simulation: (a) lower axial-flow impeller (y=0, z=0); (b) middle radial-flow impeller (y=0, z=0.03 m) and (c) upper axial-flow impeller (y=0, z=0.06 m)
1.3.2 切向速度

圖3可以看出:隨著x的增大,不同工藝下下軸流式葉輪區域鋁液的切向速度均以指數函數形式下降;1#和2#工藝下下軸流式葉輪區域鋁液的切向速度峰值出現在x=0.05 m處,3#和4#工藝下鋁液的切向速度峰值出現在x=0.058 m處,這表明熔池內的高速流動區域主要集中在下軸流式葉輪的邊緣;2#工藝下下軸流式葉輪區域鋁液的切向速度峰值最大,約為0.24 m·s?1。當x=0.050~0.056 m時,不同工藝下中部徑流式葉輪和上軸流式葉輪區域鋁液的切向速度均隨著x的增大而線性下降;當x=0.060~0.014 m時,切向速度呈先增大后減小的拋物線變化。當流場速度不低于臨界懸浮流速時,鋁液各個組分的沉降速度與鋁液上升速度保持平衡,并形成懸浮[12],此時可視為混合均勻。采用粒子成像測速技術測得的臨界切向速度為0.020 m·s?1。不同工藝下各區域鋁液的切向速度基本均大于0.020 m·s?1,可知熔池中的鋁液得到充分混合。鋁液的切向速度受轉子底部與熔池底部之間距離、轉子轉速的影響顯著,轉子轉速越高或轉子底部與熔池底部之間的距離越小,切向速度越大。2#工藝下不同區域鋁液的切向速度峰值最大,表明熔池中鋁液向四周分散的效果最好。

圖 3 仿真得到不同工藝下不同區域鋁液的切向速度分布
Figure 3. Tangential velocity distribution of molten aluminum in different regions under different processes obtained by simulation: (a) lower axial-flow impeller (y=0, z=0); (b) middle radial-flow impeller (y=0, z=0.03 m) and (c) upper axial-flow impeller (y=0, z=0.06 m)
1.3.3 軸向速度

圖4可以看出:在x=0,y=0.05 m以及x=0,y=0.08 m處,不同工藝下鋁液的軸向速度均為負值,說明在此區域內鋁液向下流動;隨著高度的增加,即z的增加,軸向速度波動,這可能與熔煉過程中鋁液形成渦流有關。在x=0,y=0.12 m處,1#和2#工藝下鋁液的軸向速度均為正值,且隨著高度的增加而增大,這表明半徑為0.12 m圓柱區域形成了上升流場。當z=?0.025~0.030 m時,3#和4#工藝下鋁液的軸向速度均為負值,當z≥0.030 m時,軸向速度均為正值,說明在半徑為0.12 m圓柱區域,鋁液存在互相干涉情況,這會導致流場能量的損耗。

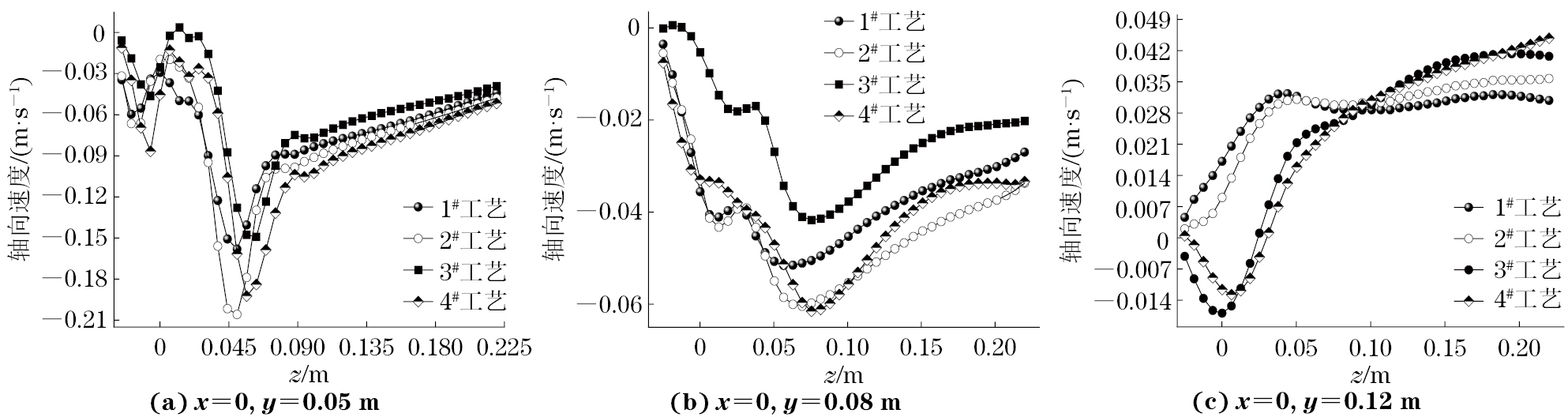

圖 4 仿真得到不同工藝下不同位置鋁液的軸向速度分布
Figure 4. Axial velocity distribution of molten aluminum at different positions under different processes obtained by simulation

1.4 參數優化

對比發現,在2#工藝下進液區和出液區的流場互不干涉。由圖5可以看出,鋁液以較高的速度(2.39~7.43 m·s?1)沿葉輪徑向射出,在碰到池壁反射后,分成2股,一股向上流動,一股向下流動,向上流動的速度約為0.07 m·s?1。向上流動的鋁液上升到一定高度后返回,在上軸流式葉輪的下方形成漩渦;向下流動的鋁液碰到池底折回后,在下軸流式葉輪的下方形成漩渦,起到攪動池底鋁液的作用。同時,鋁液由中間徑流式葉輪向四周高速分散后(綠色箭頭位置所示),在中間徑流式葉輪底部形成類似漩渦的區域。這是上軸流式葉輪和中間徑流式葉輪以及下軸流式葉輪和中間徑流式葉輪之間的有效徑向半徑存在差異造成的。中間徑流式葉輪的有效徑向半徑大于上軸流式葉輪和下軸流式葉輪的有效徑向半徑,導致中間徑流式葉輪區域形成的負壓較大;負壓效應使得部分經由上、下軸流式葉輪甩出的鋁液重新流回中間徑流式葉輪區域的上方和下方,從而有利于促進鋁液成分之間的進一步擴散和均勻混合。熔池上部尤其靠近液面處的鋁液在上軸流式葉輪導流部件的引導下,以0.09 m·s?1的速度向下流動,對混流結構轉子的真空區域(藍色箭頭部位)進行了有效補充。該流速大于臨界切向速度0.020 m·s?1,因此鋁液可以在熔池內部以懸浮形式存在,并最終在徑向、切向和軸向形成了良性立體循環流動?;谏鲜鼋Y(jié)果,A356合金熔煉的優選工藝為2#工藝,即轉子底部與熔池底部間距離為20 mm(下軸流式葉輪直徑的1/2),轉子轉速為350 r·min?1。

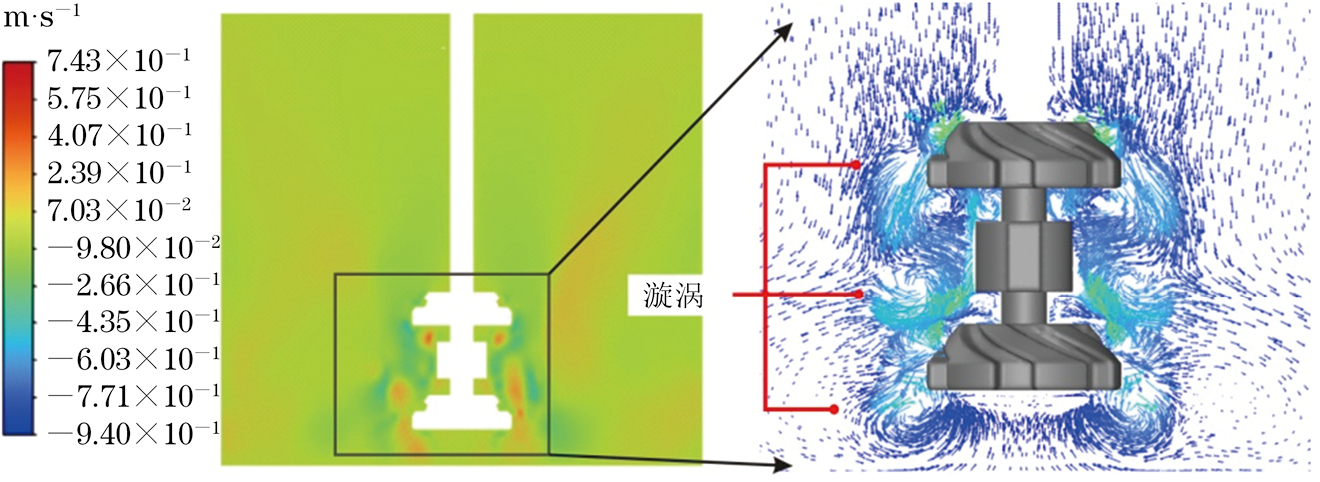

圖 5 仿真得到2#工藝下鋁液的軸向截面速度分布(x=0,y=0)
Figure 5. Axial section velocity distribution of molten aluminum under 2# process obtained by simulation (x=0, y=0)

2. 試樣制備與試驗方法

試驗原料為A356合金,主要化學成分(質量分?jǐn)?shù)/%)為6.5~7.5Si,0.30~0.45Mg,0.10~0.20Ti,≤0.01Sr,余Al。采用立式電阻熔煉爐進行熔煉,所用石墨轉子分別為傳統徑流結構石墨轉子和研制的混流結構石墨轉子。在熔煉期間將Al-10Sr合金作為變質劑加入到鋁液中。對于傳統徑流結構石墨轉子,轉子底部與熔池底部之間距離為葉輪直徑的1/2,轉子轉速為350 r·min?1;對于混流結構石墨轉子,轉子底部與熔池底部之間距離為葉輪直徑的1/2,轉子轉速為350 r·min?1。將獲得的鋁合金鑄錠分別切割成5個片狀試樣,并將片狀試樣加工至表面平整光亮。

選用單因子方差統計分析法定量評價A356合金元素分布均勻性[13]。在每個試樣表面等距離地選擇12個位置作為測試點,采用OBLF QSN750-II型電感耦合高頻等離子體原子發射光譜儀檢測測試點的硅、鎂、鈦和鍶元素含量,每個測試點重復測5次。采用JXA8230型電子探針分析微觀成分。在鋁合金鑄件上切割尺寸為?22 mm×5 mm的金相試樣,經過打磨、拋光,采用Axio Vert A1型光學顯微鏡觀察其顯微組織。

3. 試驗結果與討論

3.1 元素含量

表2可以看出:利用傳統徑流結構石墨轉子和混流結構石墨轉子熔煉得到A356合金的硅、鎂、鈦和鍶含量均在規定范圍內[4]。

表 2 采用不同結構石墨轉子熔煉得到A356合金的主要元素質量分?jǐn)?shù)
Table 2. Mass fraction of main elements of A356 alloy obtained by smelting with different-structure graphite rotors
石墨轉子結構 質量分?jǐn)?shù)/%
Si Mg Ti Sr
徑流結構 6.697±0.001 0.423±0.001 0.172±0.001 0.053±0.001
混流結構 <
