摘 要:采用宏觀觀察、化學成分分析、拉伸試驗、熱酸蝕檢驗、金相檢驗、掃描電鏡及能譜分析 等方法,分析了 Q355B鋼板拉伸斷口出現分層的原因。結果表明:Q355B鋼板拉伸斷口出現分層 的主要原因是連鑄坯厚度中心處存在縮孔、疏松、偏析和夾雜物缺陷,導致鋼板產生中心裂紋,在拉 伸試驗過程中,裂紋處產生應力集中,隨著變形量的不斷增加,裂紋不斷擴展,最終出現斷口分層現 象;在適當調整連鑄坯澆注及鋼板軋制工藝參數(如過熱度、二次冷卻速率、拉坯速率、道次壓下率 和軋制溫度等)后,采用電磁攪拌和輕壓下技術,以及軋后緩冷等措施,Q355B 鋼板拉伸斷口不合 格率由6.82%降低至0.84%,并穩定在1%以下。

關鍵詞:Q355B鋼;拉伸試驗;斷口分層;中心裂紋;貝氏體;夾雜物

中圖分類號:TG115 文獻標志碼:B 文章編號:1001-4012(2022)03-0070-05

Q355B鋼屬于低合金鋼,具有較好的綜合力學 性能,主要用于橋梁、管道等行業。在對某廠生產的 40mm 厚 Q355B 鋼板進行拉伸試驗時,發現其拉 伸斷口分層嚴重,說明鋼板的抗層狀撕裂性能較差, 在實際應用中會造成較大的安全隱患,因此使產品 無法按合同正常交付,使企業的經濟效益受損。

筆者采用宏觀觀察、化學成分分析、拉伸試驗、 熱酸蝕檢驗、金相檢驗、掃描電鏡及能譜分析等方 法,分析了 Q355B鋼板拉伸斷口分層的原因,以期 避免該類缺陷的再次發生。

1 理化檢驗

1.1 宏觀觀察

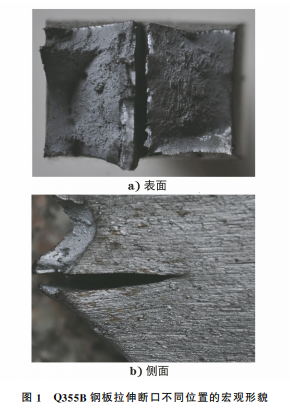

由圖1可見,斷 口 分 層 位 置 在 鋼 板 厚 度 中 心 區域,開 裂 口 較 長,幾 乎 使 鋼 板 完 全 分 裂 為 兩 部分。

1.2 化學成分分析

對 Q355B 鋼板的化學成分進行分析。由表 1 可見,其化學成分符合 GB/T1591-2018《低合金 高強度結構鋼》標準對 Q335B鋼的技術要求。

1.3 拉伸試驗

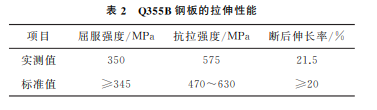

在 Q355B鋼板上截取試樣進行拉伸性能測試。 由表2可見,其拉伸性能符合 GB/T1591-2018標 準對 Q335B鋼的技術要求。

1.4 熱酸蝕檢驗

在 Q355B 鋼板拉斷試樣原取樣位置的附近重 新取樣,記為未拉伸試樣,對拉斷試樣和未拉伸試樣 橫截面進行熱酸蝕檢驗。

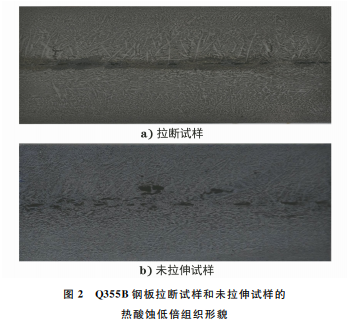

由 圖2可 見 ,兩 個 試 樣 均 存 在 粗 大 的 柱 狀 晶組織,距離鋼板中心區域越近,晶粒越粗大,同時,試 樣厚度中心處存在嚴重的未軋合的偏析、縮孔、疏松 和裂紋。

1.5 金相檢驗

1.5.1 顯微組織觀察

用4%(體積分?jǐn)?shù))硝酸酒精溶液對 Q355B 鋼 板拉斷試樣和未拉伸試樣進行腐蝕后,采用光學顯 微鏡觀察其顯微組織。 由圖3可見,試樣基體組織為鐵素體+珠光體, 兩個試樣板厚中心區域均存在條帶狀貝氏體,貝氏 體中有微裂紋,微裂紋的擴展方向與分層裂口的擴 展方向一致。

1.5.2 夾雜物檢驗

在拉斷試樣和未拉伸試樣上取樣進行夾雜物 檢驗。 由圖4可見,兩個試樣均存在微裂紋,且微裂紋 內部及其附近均有較多的淺灰色夾雜物。

1.6 掃描電鏡及能譜分析

采 用 掃 描 電 鏡 和 X 射 線 能 譜 儀 (EDS)對 Q355B鋼板斷口及橫截面中心區域裂紋中的夾雜 物進行分析。

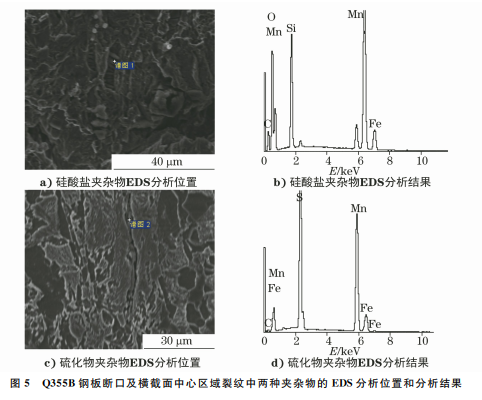

由圖5可見,該區域的夾雜物為易變性的硅酸 鹽夾 雜 物 2MnO·SiO2 和 硫 化 物 MnS,2MnO· SiO2 的性能與 MnS的性能相似,夾雜物尺寸約為 20μm。

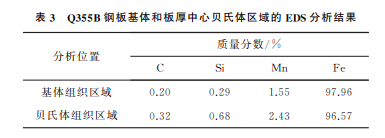

對 Q355B 鋼板基體和板厚中心貝氏體區域進 行了微區成分分析,結果見表3。可知 Q355B鋼板 中心貝氏體區域的碳、硅、錳元素偏析嚴重,這與熱 酸蝕檢驗結果相一致。

2 分析與討論

通過以上檢驗結果可知,Q355B鋼板拉伸斷口 分層與鋼板內部缺陷有關,這些缺陷來源于鋼板原 材料。

通過熱酸蝕檢驗結果可知,Q355B鋼板內部柱 狀晶組織較粗大,且板厚中心處存在偏析、縮孔、疏 松和裂紋,這些缺陷均來源于原材料連鑄坯。在二 次冷卻過程中,連鑄坯表面與心部有較大的溫度梯 度,形成垂直表面的單向傳熱,晶體最快生長方向是 向中心優先生長,向其他方向生長的晶體受到彼此 妨礙而被抑制,最終形成柱狀晶區[1]。連鑄坯組織 中的柱狀晶越粗大,越易產生搭橋現象,如果液體金 屬得不到及時補充,就會形成中心疏松或縮孔,隨之 產生嚴重的中心偏析。另外,連鑄坯經噴水冷卻后 進入輻射冷卻區,其表面溫度回升,坯殼受熱膨脹, 當應變超過該處應變極限時,就會在粗大的柱狀晶 間產生裂紋。

通過掃描電鏡及能譜分析結果可知,Q355B鋼 板中心貝氏體區域的碳、硅、錳元素含量比基體中的 含量高很多,這與熱酸蝕檢驗結果相一致。

夾雜、疏松、氣孔、中心偏析、帶狀組織均可導致 拉伸斷口分層[2]。中心裂紋的產生主要有以下幾個 原因。

(1)碳、錳元素偏析會使過冷奧氏體連續冷卻 轉變曲線(CCT 曲線)右移,進而使過冷奧氏體的穩 定性升高,在一定的冷卻速率下,有可能會形成貝氏 體組織,在貝氏體轉變過程中其體積變化與基體組 織產生差異,使鋼板內部產生應力而形成裂紋。

(2)在軋后冷卻過程中,鋼板表層和中心的冷 卻速率不同,會產生熱應力,進而產生裂紋。

(3)鋼板厚度中心區域存在的夾雜物會破壞金 屬連續性,造成應力集中,微裂紋會在夾雜物與基體 界面處產生,隨著拉伸變形的不斷進行,裂紋逐漸擴 展;有研 究 顯 示[3],當 鋼 中 硫 的 質 量 分 數 降 低 到 0.02%以下,夾雜物尺寸控制在5μm 以下時,可有 效減少斷口分層缺陷;如圖4所示,該 Q355B 鋼板 中的夾雜物尺寸偏大,這不利于對裂紋和分層缺陷的控制。

(4)縮孔、疏松缺陷會使連鑄坯在軋制過程中 出現絞線狀裂紋。

綜上所述,Q355B鋼板拉伸斷口出現分層現象 的主要原因是連鑄坯厚度中心處存在縮孔、疏松、偏 析和夾雜物缺陷,導致鋼板產生中心裂紋,在拉伸試 驗過程中,裂紋處會產生應力集中,隨著變形量的不 斷增加,裂紋不斷擴展,最終形成斷口分層現象。

在拉伸試驗過程中,試樣在塑性變形時內部為 三軸應力狀態,當沿板厚方向的應力超過開裂應力 極限值時,就 會 發 生 平 行 于 軋 制 面 的 斷 口 分 層 開 裂[4-5]。因此,降低板厚方向的應力集中是解決鋼板 拉伸斷口分層現象的有效途徑,主要包括以下幾種 解決措施。

(1)降低鋼水過熱度,保證過熱度低于25 ℃, 減少柱狀晶比例,將縮孔、疏松和中心裂紋等缺陷級 別控制在較低水平。

(2)在煉鋼過程中,結晶器出口到拉矯機之間 的二次冷卻區采用弱冷方式,合理分配二次冷卻區 各冷卻段的水量,增加等軸晶比例。

(3)合理選擇連鑄拉坯速率與澆鑄溫度。

(4)加大各道次壓下量,保證變形滲透率,減少 或消除連鑄坯內部縮孔和疏松等缺陷。

(5)適當提高軋制溫度,降低冷卻速率[6]。

(6)軋后采用堆垛緩冷(多張鋼板堆垛進行冷 卻,降低冷卻速率),減輕相變應力、熱應力等對微裂 紋形成的影響。

(7)采用電磁攪拌和輕壓下技術,以改善柱狀 晶搭橋現象和補償凝固收縮。

3 結論及建議

(1)Q355B鋼板拉伸斷口出現分層現象的主要 原因是連鑄坯厚度中心處存在縮孔、疏松、偏析和夾 雜物缺陷,導致鋼板產生中心裂紋,在拉伸試驗過程 中,裂紋處產生應力集中,隨著變形量的不斷增加, 裂紋不斷擴展,最終形成斷口分層現象。

(2)在適當調整連鑄坯澆注及鋼板軋制工藝參 數(如過熱度、二次冷卻速率、拉坯速率、道次壓下率 和軋制溫度等)后,采用電磁攪拌和輕壓下技術以及 軋后緩冷等措施,Q355B鋼板拉伸斷口不合格率由 6.82%降低至0.84%,并穩定在1%以下。

參考文獻:

[1] 許慶太,王文仲.連鑄鋼坯低倍檢驗和缺陷圖譜[M].北京:中國標準出版社,2009.

[2] 李榮鋒,余立.關于鋼材力學性能試驗試樣斷口厚向 開裂的若干問題[J].材料開發與應用,2013,28(3): 1-8.

[3] 李艷梅,朱伏先,崔鳳平,等.中厚鋼板分層缺陷的形 成機制分析[J].東北大學學報(自然科學版),2007, 28(7):1002-1005.

[4] 韓榮東,劉靜.Q390E鋼板拉伸試驗試樣斷口分層原 因分析 [J].武 漢 工 程 職 業 技 術 學 院 學 報,2009,21 (3):19-21.

[5] 李榮鋒.關于力學性能試驗試樣斷口分層(離)開裂現 象的思考[J].物理測試,2011,29(S1):75-79.

[6] 王蕾,王立軍,金潮,等.Q345鋼板拉力分層成因及控 制措施[C]∥中國金屬學會.第八屆(2011)中國鋼鐵 年會論文集[M].北京:冶金工業出版社,2011.
